一、概況
FU型鏈?zhǔn)捷斔蜋C(jī)是一種用于輸送粉狀、粒狀物料的連續輸送機械產品。由于該產品設計合理、結構新穎，使用壽命長，運轉可靠，節能高效，密封安全且維修方便，因此其使用性能明顯優于槽形螺旋輸送機、埋刮板輸送機及其它輸送設備。廣泛應用于建材、建筑、化工、冶金、礦山、糧食加工、機械、交通、港口碼頭和運輸?shù)刃袠I(yè)。
二、結構特點及工作原理

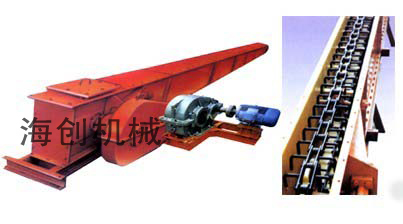

FU型鏈?zhǔn)捷斔蜋C(jī)由機頭部件，中間槽體，機尾部件，刮板輸送鏈，驅動裝置，安裝枕梁組成。工藝布置靈活，可高架、地面或地坑布置，可水平或傾角≤15°安裝。
FU型鏈?zhǔn)捷斔蜋C(jī)的輸送原理：物料之間本身具有摩擦和側壓力，由于它在機槽內受到輸送鏈在運動方向的拉力，促使物料內部壓力增加，顆粒之間的內摩擦力增大，在水平輸送時，這種內摩擦力保證了料層之間的穩定狀態，形成了連續的料流。當料層之間內摩擦力大于物料與槽壁之間的外摩擦力時，物料就隨著輸送鏈一起向前運動，當料層高度與機槽寬度的比值滿足一定條件時，料流是穩定的。
FU型鏈?zhǔn)捷斔蜋C(jī)由于是全封閉機殼，設備運行時，無物料外泄；輸送鏈采用優質滾子鏈，單鏈布置型式，使用壽命長；設備的進出料口，輸送長度可根據工藝要求靈活設計布置，可實現多點進料、多點卸料。
機尾設置絲桿調節裝置來調節輸送鏈的松緊度，保證其在運行中始終保持適度張緊狀態，使設備處于穩定的運行狀態。
FU型鏈?zhǔn)捷斔蜋C(jī)，系列齊全，分別有FU150、FU200、FU270、FU350、FU410、FU500及 FU600等各種型號，輸送能力也由6m3/h到500m3/h不等，可以滿足不同客戶的特殊輸送要求。
三、設備選用
正確合理地選型和正確合理地使用保養才能充分體現出先進設備的優良性能，下面就如何合理地選型談幾點意見，供用戶選型時參考。
◆ 鏈速的選擇
用戶應根據物料的狀態，先選擇適當?shù)逆溗�，鏈速選擇可參見后面表2、表3和各類機型選擇表，表5、表6諸如磨琢性強的物料，溫度高的物料，物料中粗大顆粒比較多的，及料粒大的物料宜選用慢速。對于水泥和生料最適鏈速可參照表3來選擇，其它與水泥性能和狀態相近的物料也可參照此表選擇。
◆ 機型選擇
速度確定后，即可根據輸送量選定機型。每種機型都有最適輸送量(參見表1)。在各種機型選擇表(即表5-9)中還示出了最大輸送量。最大輸送長度和動力的選擇。必須指出，在同樣輸送量下，選擇較大機型可使鏈速降低，從而延長使用壽命，但輸送量也不宜太小，如實際量低于該機輸送量30％以上時，使用時會發生料層過薄，造成空轉，反而增加磨損。
◆ 動力的選擇
選定機型后，可根據輸送量、輸送長度和工藝布置情況合適選擇驅動裝置的配備型式。
驅動裝置的裝配型式有X1、X2及左、右裝等，其X2為背式裝。
◆ 進出料口的選擇
各進出料口的尺寸已在后面圖二中示明，用戶可根據需要進行選擇、選擇時必須注意：①對于流動性差或濕度大的物料，一般不宜采用上進料口，以免進料不暢。②由于工藝布置的限制，當?shù)谝贿M(jìn)料離尾軸較近（不能保證最小距離Umin時，一般不宜采用上進料口。）③ 本機可用多個進料口和多個出料口，此外還可根據用戶需要，提供帶閘出料口。
各種機型技術數據和鏈速推薦表

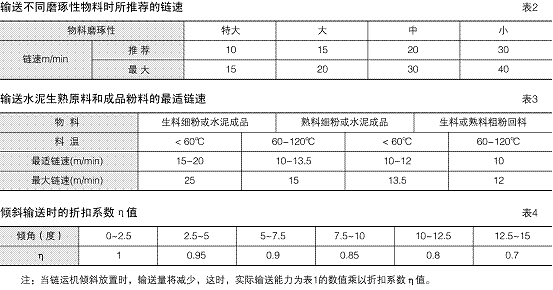

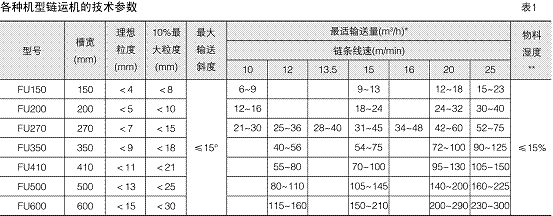

表1為各機型鏈運機的技術參數表。表2為輸送不同磨琢性的物料時所推薦的鏈速。表5是輸送水泥生料和熟料原料和成品粉料時的最適鏈速推薦值。
*最適輸送量是以水泥為物料制定的，輸送水泥時，實際輸送量可掌握在此表中推薦值小0~20%范圍。當用于其他行業輸送磨琢性小，且溫度＜60℃的物料時，鏈速還可加快。
**物料濕度無法測量時，一般可用手抓捏成團，撒手后物料仍松散為度。
